ISO12233：2014e-SFR分辨率測試卡

ISO12233:2014E-SFR類似于依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR測試卡。測試卡有以下三種版本：

1. 標準版：基礎的功能
2. 增強版：增加了額外的正方形、楔形和色彩圖案
3. 擴展版：類似于增強版，只是擴展到16:9，適用于高清電影和電影

目前我們都是噴墨打印出來那些測試卡，增強版本是照相模式打印。所有的Imatest的ISO12233:2014 E-SFR測試卡是完全符合ISO標準的。Imatest的eSFR ISO模塊提供高度自動支持檢測分析測試卡。

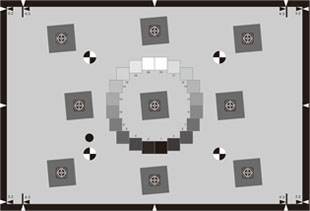

標準版：

這個測試卡是3:2的長寬比。為了滿足更多的要求我們增加了增強版和擴展版，增強版和擴展版在圖像邊緣增加了用于測試性能的方塊，雙曲線以及色塊。這些圖卡是完全符合標準的。

ISO12233:2014E-SFR類似于依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR測試卡。但是卻又有幾點不同。下面是它們的不同對比：

1. 20階OECF灰階塊取代了原先的16階
2. 測試卡中心區域的方形聚焦圖案是直角的（為了增加MTF的測量區域），這樣設計的目的是為了減少自動檢測邊緣的干擾。
3. 有四個注冊記號,替換了原先的三個幫助自動化區域檢測。
4. 在左下方的注冊記號上面有一個附加記號用于檢測圖表方向。

這種測試卡用于全自動eSFR ISO 模塊，Imatest 4.0版本添加了這一模塊。

增強版：

增強版的2014E-SFR測試卡有標準版的所有功能，也是3:2的長寬比。在圖像的邊緣增加了6個傾斜的方塊用于測試性能和增加了雙曲線用于視覺分析或者在Imatest的斜邊模塊上分析。也增加了16個色塊。這些增加的區域沒有被標準覆蓋，但是并不影響符合標準。增強版和標準版之間的不同如下：

1. 在圖像的邊緣增加了六個額外的傾斜方塊用于測試性能。
2. 幾個空間頻率的雙曲線，類似于參考ISO標準的CIPA，用于視覺分析或者在Imatest軟件的斜邊模塊分析。
3. 增加了16個色塊（噴墨或者色彩LVT），色彩類似于工業標準24色卡

這一版本的測試卡用于全自動的eSFR ISO模塊，Imatest 4.0版本添加了這一模塊。

擴展版:

擴展版包含增強版的所有功能（6個斜方塊，雙曲線和16個色塊），但是比例擴展至16:9長寬比。16:9是為了適用于高清電視和電影（也滿足相機所要求的3:2長寬比）。它也符合標準。

這一版本的測試卡用于全自動的eSFR ISO模塊，Imatest 4.0版本添加了這一模塊。
