JBT9328-1999分辨力板
熱度：10226 上市日期：2019.05.21
JBT9328-1999適用于評定望遠鏡物鏡、體視顯微鏡、投影物鏡及光學零部件等象質的分辨力板。
產品說明

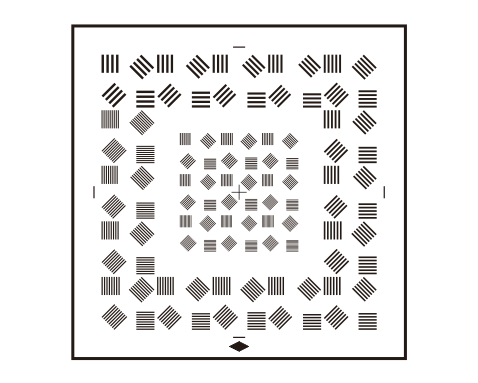

- 分辨率板由線寬遞減的25個線條組合單元、菱形圖案、十字對齊中心標記以及兩對短線標記組成。
- 一套A型分辨力板由圖形尺寸按一定倍數關系遞減的七塊分辨力板組成，其編號為A1-A7,一般測試只需要用A1板號即可。分辨力板的每一線條組合單元由相鄰互成45°、寬等長的4組明暗相間的平行線條組成，線條間隔寬度等于線條寬度。
- 分辨力板兩對彼此平行且距離相等的短線標記，稱為基線，且由此基線確定圖案的比例。
- 分辨率板中的的“十”字標記是圖案的對稱中心，測試時保持鏡頭與中心對齊。
- 菱形圖案用于測量分辨力板的對比度。
